Wo wird die LED Treppenstufensteuerung eingesetzt?

Die Treppenstufensteuerung mit Bewegungssensor eignet sich hervorragend für alle Bereiche, in denen Treppen sicher, modern und komfortabel beleuchtet werden sollen. Besonders beliebt ist das System bei Bauherren, Elektrikern und Innenausbauern, die eine hochwertige automatische LED Treppenbeleuchtung realisieren möchten.

Wo eignet sich die Treppenstufensteuerung besonders?

• Einfamilienhäuser & Neubau
• Treppenhaus / Flur / Kellerabgang
• Maisonette-Wohnungen
• Mehrfamilienhäuser / Mietobjekte
• Hotels, Pensionen, Ferienwohnungen
• Bürogebäude / Kanzleien
• Showrooms / Ausstellungen
• Gewerbeobjekte mit Publikumsverkehr

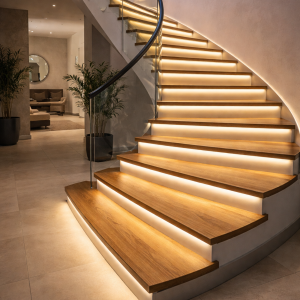

Die Kombination aus Lauflicht-Effekt, Sensorsteuerung und einstellbarer Helligkeit sorgt nicht nur für eine edle Optik, sondern reduziert auch die Unfallgefahr im Dunkeln deutlich.

Montagehinweise (Kurz-Anleitung)

Hier der Link zum Video

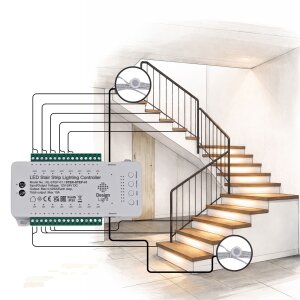

Die Installation ist einfach umzusetzen. Das Steuergerät wird in der Nähe der Treppe montiert (z. B. im Unterverteiler, Technikraum oder Treppenbereich).
Schritt 1 – Steuergerät montieren:

• Steuergerät an geeigneter Stelle befestigen
• Leitungswege zu den Stufen vorbereiten

Schritt 2 – Stufenbeleuchtung anschließen:

• Pro Stufe wird ein Licht/LED-Ausgang genutzt
• Maximal 16 Stufen anschließbar

Schritt 3 – PIR Sensoren montieren:

• Sensor 1 am unteren Treppenende
• Sensor 2 am oberen Treppenende
• Sensoren können:
  • aufgesetzt montiert oder
  • eingelassen werden

Schritt 4 – Anzahl der Stufen einstellen:

• Taste NUMBER gedrückt halten
• Durch kurzes Drücken Stufen hinzufügen
• Erneut lange drücken = speichern
• Jeder Schritt wird per blauer LED angezeigt

Schritt 5 – Geschwindigkeit einstellen:

• Taste SPEED kurz drücken
• 9 Stufen, Anzeige über rote LED

Schritt 6 – Ausschaltverzögerung einstellen:

• Verzögerungszeit in 9 Stufen
• Anzeige über blaue LED

Schritt 7 – Helligkeit einstellen:

• Taste BRIGHTNESS kurz drücken:
  • 25 %
  • 50 %
  • 75 %
  • 100 %

Wie viele Stufen kann das Gerät steuern?
Die Steuerung kann bis zu 16 Treppenstufen einzeln ansteuern (1 Ausgang pro Stufe).

Wie funktioniert die Richtungserkennung?

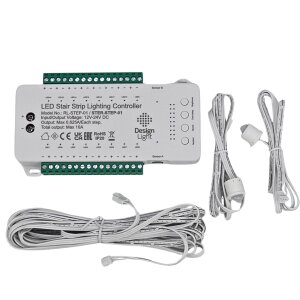

Es sind zwei PIR-Bewegungssensoren enthalten – einer unten am Treppenanfang und einer oben am Treppenende.
Wird unten Bewegung erkannt, startet das Lauflicht von unten nach oben.
Wird oben Bewegung erkannt, startet das Lauflicht von oben nach unten.

Kann man die Helligkeit einstellen?
Ja. Die Helligkeit lässt sich in 4 Stufen einstellen: 25 %, 50 %, 75 % oder 100 %.

Wie lange bleibt das Licht nach Bewegung an?
Die Abschaltverzögerung ist individuell einstellbar – je nach Einstellung bleibt das Licht ca. 2 bis 30 Sekunden nach der Bewegung aktiv und schaltet dann automatisch ab.

Für welche LED-Streifen ist das geeignet?
Geeignet für einfarbige 12V oder 24V LED-Streifen (z. B. warmweiß/neutralweiß/kaltweiß).
Wichtig: Die maximale Leistung darf nicht überschritten werden:
• pro Stufe: 12V max. 7,5W / 24V max. 15W
• gesamt: 12V max. 120W / 24V max. 240W

Hier finden Sie passende LED-Streifen
