LED Streifen mit Laufeffekt | COB | 11 Watt | 24 Volt | 420 LED/M |1190 Lumen/M Neutralweiss-IP00- 5m Set

Montage und Anschluss

Der LED-Streifen wird mit 24 V Gleichspannung betrieben und benötigt für die digitalen Lichteffekte einen passenden SPI-Controller. Der Anschluss erfolgt grundsätzlich in folgender Reihenfolge:

230-V-Stromanschluss → 24-V-Netzteil → Controller → LED-Streifen

Das Netzteil versorgt den Controller und den LED-Streifen mit 24 V. Der Controller übernimmt die digitale Ansteuerung der einzelnen Bereiche des LED-Streifens und ermöglicht dadurch Farbverläufe, Lauflichter und weitere dynamische Lichteffekte.

Beim Anschluss des LED-Streifens muss unbedingt auf die richtige Anschlussrichtung sowie die korrekte Zuordnung der Leitungen für Spannungsversorgung und Datensignal geachtet werden. Digitale LED-Streifen besitzen eine vorgegebene Signalrichtung, die nicht vertauscht werden darf.

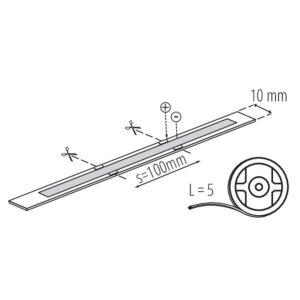

Der LED-Streifen kann an den vorgesehenen Schnittmarkierungen alle 100 mm gekürzt werden. Für eine optimale Wärmeableitung und eine dauerhaft saubere Montage empfehlen wir die Verwendung eines geeigneten LED-Aluminiumprofils.

Hinweis: Das 24-V-Netzteil wird entsprechend der verwendeten Streifenlänge und der daraus resultierenden Gesamtleistung dimensioniert. Bei längeren Installationen kann eine zusätzliche Einspeisung der Versorgungsspannung erforderlich sein.

Was ist der Unterschied zwischen einem normalen COB LED-Streifen und einem adressierbaren COB LED-Streifen?

Bei einem herkömmlichen LED-Streifen wird in der Regel der gesamte Streifen gleichzeitig in derselben Farbe angesteuert. Bei diesem digitalen, adressierbaren LED-Streifen können einzelne Abschnitte separat angesteuert werden. Dadurch können  dynamische Lichteffekte erzeugt werden.

Welche Lichteffekte sind möglich?

Durch die digitale Ansteuerung sind unter anderem fließende Farbverläufe, Lauflichteffekte, Lichtwellen und weitere dynamische Animationen möglich. Je nach gewähltem Effekt können beispielsweise Geschwindigkeit, Helligkeit und Laufrichtung angepasst werden.

Wie wird der LED-Streifen gesteuert?

Das Set enthält einen passenden Controller und eine Fernbedienung. Zusätzlich ist die Steuerung über WiFi und die TUYA-App vorgesehen. Damit können Farben und Lichteffekte bequem eingestellt werden.

Benötige ich für den LED-Streifen einen Controller?

Ja. Für die adressierbaren Funktionen und dynamischen Lichteffekte wird ein geeigneter digitaler SPI-Controller benötigt. Der passende Controller ist bereits Bestandteil des Sets.

Benötige ich zusätzlich ein Netzteil?

Ja. Der LED-Streifen wird mit 24 V DC betrieben und benötigt ein geeignetes 24-V-Netzteil. Die erforderliche Leistung des Netzteils richtet sich nach der angeschlossenen Länge des LED-Streifens.

Wie wird der LED-Streifen angeschlossen?

Der grundsätzliche Aufbau ist:

230 V → 24-V-Netzteil → Controller → LED-Streifen

Der Controller wird zwischen Netzteil und LED-Streifen angeschlossen und übernimmt die digitale Ansteuerung der einzelnen Bereiche des Streifens.

Kann ich den LED-Streifen kürzen?

Ja. Der LED-Streifen kann an den vorgesehenen Schnittmarkierungen gekürzt werden. Bei der 420 LED/m Variante mit 11 W/m sind Schnittstellen im Abstand von 100 mm vorgesehen.

Kann der LED-Streifen nach dem Kürzen weiterverwendet werden?

Grundsätzlich können abgetrennte Abschnitte wieder angeschlossen werden, sofern der elektrische Anschluss und das Datensignal fachgerecht hergestellt werden. Dabei muss insbesondere die vorgegebene Signalrichtung des digitalen LED-Streifens beachtet werden.

Warum hat der LED-Streifen eine Laufrichtung?

Bei einem adressierbaren LED-Streifen werden digitale Steuerdaten von einem Abschnitt zum nächsten übertragen. Deshalb besitzt der Streifen eine festgelegte Daten- bzw. Signalrichtung. Beim Anschluss muss darauf geachtet werden, dass der Controller mit dem dafür vorgesehenen Eingang des LED-Streifens verbunden wird.

Wie viele LEDs befinden sich auf einem Meter?

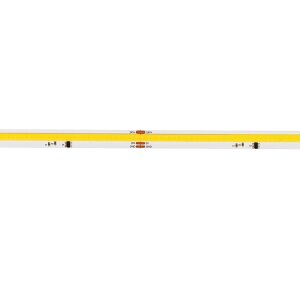

Der COB LED-Streifen verfügt über 420 LEDs pro Meter. Die hohe LED-Dichte sorgt in Verbindung mit der COB-Technologie für eine besonders gleichmäßige Lichtlinie.

Wie hoch ist der Stromverbrauch?

Der LED-Streifen hat eine maximale Leistungsaufnahme von 11 W pro Meter. Bei 5 Metern beträgt die maximale Leistung des LED-Streifens somit 55 W. Controller und gegebenenfalls weitere Komponenten müssen bei der Dimensionierung des Netzteils zusätzlich berücksichtigt werden.

Kann ich den LED-Streifen dimmen?

Ja. Die Helligkeit kann über die Steuerung angepasst werden. Zusätzlich stehen verschiedene Farben und dynamische Lichteffekte zur Verfügung.

Kann ich den LED-Streifen mit dem Smartphone steuern?

Mit dem im Set enthaltenen WiFi-Controller ist eine Steuerung über die TUYA-App integriert. Damit können die Beleuchtung und die verschiedenen Funktionen bequem über ein kompatibles Smartphone oder Tablet bedient werden.

Kann ich den LED-Streifen auch ohne Smartphone bedienen?

Ja. Im Set ist zusätzlich eine Fernbedienung enthalten, sodass die Beleuchtung auch ohne Smartphone gesteuert werden kann.

Ist der LED-Streifen für LED-Aluprofile geeignet?

Ja. Mit einer Breite von 10 mm kann der Streifen in vielen geeigneten LED-Aluminiumprofilen eingesetzt werden. Vor der Montage sollte geprüft werden, ob das gewählte Profil ausreichend Platz für den 10 mm breiten LED-Streifen bietet.

Warum wird die Montage in einem Aluminiumprofil empfohlen?

Ein Aluminiumprofil sorgt nicht nur für eine saubere und hochwertige Montage, sondern unterstützt auch die Wärmeableitung des LED-Streifens. Eine passende Abdeckung schützt den Streifen zusätzlich und sorgt für ein sauberes Erscheinungsbild.

Kann ich mehrere LED-Streifen hintereinander anschließen?

Das ist abhängig von der Gesamtlänge, der Leistungsaufnahme, dem verwendeten Controller, dem Netzteil und der Spannungsversorgung. Bei längeren Installationen kann eine zusätzliche Einspeisung der 24-V-Versorgung notwendig sein, um Spannungsabfälle und Helligkeitsunterschiede zu vermeiden.
